Tankové podvozky jsou klíčovou součástí každého bojového vozidla. Hrají zásadní roli v pohyblivosti, odolnosti a schopnosti tanku překonávat terénní překážky. V tomto článku se podíváme podrobně na různé druhy podvozků, jejich konstrukci, funkci a význam v moderních i historických bojových vozidlech.

Základní principy tankových podvozků

Tankové podvozky jsou navrženy pro efektivní překonávání terénu, kde běžná vozidla selhávají. Jejich hlavní funkcí je:

• Přenášení hmotnosti vozidla, včetně věže, výzbroje a posádky.
• Absorpce rázů a vibrací způsobených nerovnostmi terénu.
• Pohyb a stabilita vozidla v extrémních podmínkách (bláto, písek, sníh, kameny).

Základní principy tankových podvozků

Tankové podvozky jsou navrženy pro efektivní překonávání terénu, kde běžná vozidla selhávají. Jejich hlavní funkcí je:

• Přenášení hmotnosti vozidla, včetně věže, výzbroje a posádky.
• Absorpce rázů a vibrací způsobených nerovnostmi terénu.
• Pohyb a stabilita vozidla v extrémních podmínkách (bláto, písek, sníh, kameny).

Druhy podvozků tanků

Tankové podvozky lze rozdělit do několika kategorií v závislosti na typu zavěšení kol a pásového systému:

Podvozky s torzními tyčemi

Torzní tyče jsou jedním z nejrozšířenějších systémů odpružení moderních tanků.

• Princip: Torzní tyče fungují jako pružiny – jsou připojeny k pojezdovým kolům a při pohybu kol se otáčejí a vracejí do původní polohy, čímž absorbují nárazy.
• Výhody:
  • Jednoduchá konstrukce
  • Spolehlivost a odolnost vůči poškození
  • Kompaktnost umožňující nízký profil tanku
• Nevýhody:
  • Omezený rozsah pohybu kol ve srovnání s jinými systémy
• Příklad tanků: T-72, Leopard 2, M1 Abrams

Hydropneumatické zavěšení

Hydropneumatické systémy kombinují hydraulické tlumiče s plynovými komorami pro pružení.

• Princip: Pojezdové kolo tlačí na hydraulickou kapalinu, která stlačuje plyn v komorách, čímž absorbuje rázy.
• Výhody:
  • Možnost nastavování světlé výšky tanku (např. pro maskování nebo přesnější střelbu).
  • Vyšší komfort a stabilita v terénu.
• Nevýhody:
  • Složitější konstrukce s vyššími náklady na údržbu.
• Příklad tanků: Japonský Type 90, korejský K2 Black Panther

Christieho podvozky

Tento systém odpružení byl vyvinut Johnem Walterem Christiem ve 30. letech 20. století.

• Princip: Namísto torzních tyčí využívá šikmo umístěné pružiny, které jsou připojené ke kolům uvnitř korby.
• Výhody:
  • Vysoká rychlost a dobré tlumení nárazů.
• Nevýhody:
  • Méně odolné než moderní torzní systémy.
• Příklad tanků: BT-7, T-34 (rané verze)

Pásy tankových podvozků

Pásy tanků jsou konstruovány tak, aby distribuovaly hmotnost vozidla na větší plochu, což snižuje tlak na půdu a zvyšuje průchodnost terénem.

Materiály pásů

• Kovové pásy: Tradiční typ pásů, který je vysoce odolný proti opotřebení.
• Kombinované pásy: Moderní pásy často obsahují gumové vložky, které snižují hlučnost a zvyšují životnost.

Druhy pásů

• Jednoduché pásy: Vhodné pro lehčí vozidla, která nepotřebují vysokou odolnost.
• Segmentové pásy: Skládají se z vyměnitelných segmentů, což umožňuje rychlou opravu v polních podmínkách.

Kola a napínací systémy

Hnací kola

• Umístěna na jednom konci podvozku a přenášejí sílu z motoru na pásy.
• Často mají zuby, které zapadají do článků pásů.

Pojezdová kola

• Hlavní kola, která nesou hmotnost tanku a absorbují nerovnosti terénu.

Napínací kola

• Umístěna na opačném konci než hnací kola a slouží k napínání pásů.

Vratné kladky

• Podporují horní část pásů a zabraňují jejich prověšení.

Vývoj a moderní trendy

Modulární podvozky

• Moderní konstrukce tanků často využívají modulární systémy podvozků, které umožňují rychlou výměnu poškozených částí.

Lehčí materiály

• Vývoj lehkých, ale pevných slitin a kompozitních materiálů pro zvýšení výkonu a snížení hmotnosti.

Hybridní pohony

• Experimenty s elektrickým nebo hybridním pohonem mohou ovlivnit konstrukci podvozků a jejich účinnost.

Detailní rozbor podvozků u konkrétních tanků

V této části se podíváme na podvozky několika významných tanků z různých období. Zaměříme se na konstrukční detaily, inovace a jejich vliv na schopnosti těchto strojů.

T-34 (Sovětský svaz, 2. světová válka)

Podvozek:

• Typ: Christieho podvozek s vinutými pružinami.
• Počet kol: 5 pojezdových kol na každé straně.
• Charakteristika:
  • Pojezdová kola byla velkého průměru a nebyla vybavena vratnými kladkami. To zjednodušilo výrobu a údržbu.
  • Vysoká rychlost v terénu díky pružnému odpružení.
  • Jednoduché pásy odolné vůči opotřebení.

Výhody:

• Výborné vlastnosti v terénu.
• Snadná údržba a výroba.

Nevýhody:

• Omezené možnosti modernizace odpružení.

Dopad: Podvozek T-34 inspiroval konstrukci mnoha dalších tanků a významně přispěl k jeho slavné reputaci na bojištích 2. světové války.

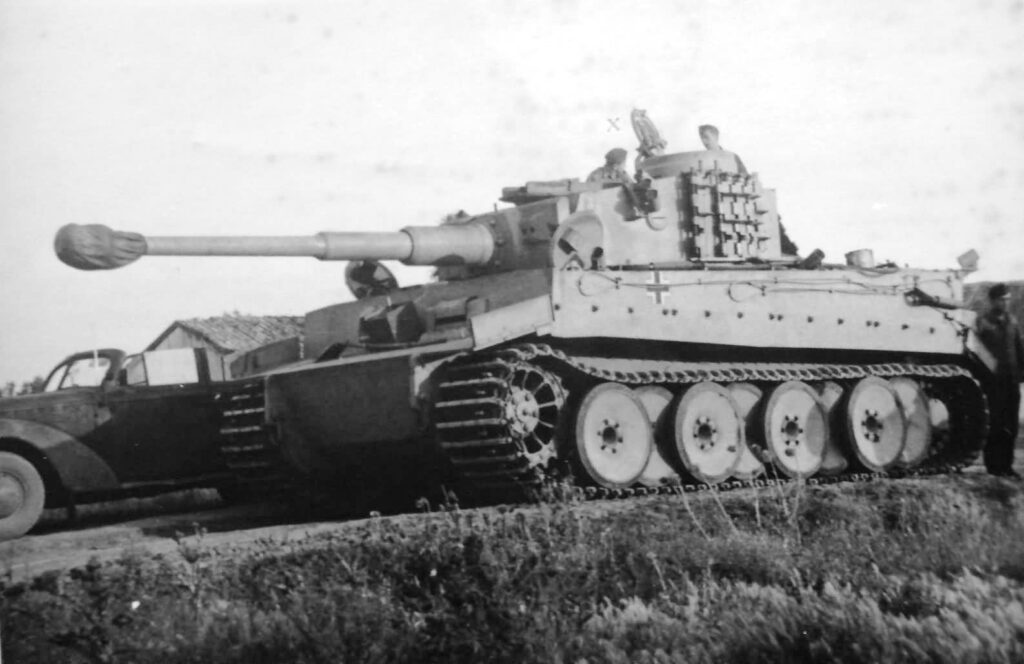

Tiger I (Německo, 2. světová válka)

Podvozek:

• Typ: Torzní tyče s překrývajícími se a prokládanými koly.
• Počet kol: 8 dvojitých pojezdových kol na každé straně.
• Charakteristika:
  • Kola byla navržena tak, aby rovnoměrně rozkládala hmotnost tanku (56 tun) na pásy.
  • Překrývající se kola zajišťovala lepší tlumení nárazů.
  • Pásy měly širokou kontaktní plochu (725 mm), což zlepšovalo průchodnost terénem.

Výhody:

• Výborná stabilita a komfort v nerovném terénu.
• Robustní konstrukce.

Nevýhody:

• Složitost a náročnost na údržbu, zejména v zimních podmínkách, kde mezi koly zamrzal sníh a bláto.

Dopad: Podvozek tanku Tiger I byl inovativní, ale jeho složitost znamenala, že nebyl ideální pro masovou výrobu.

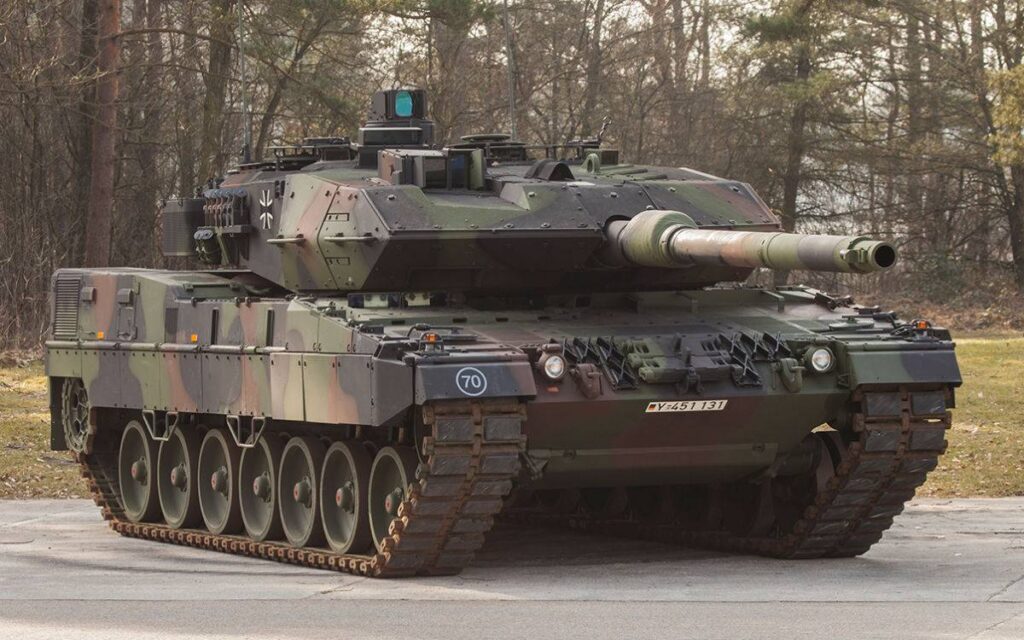

Leopard 2 (Německo, moderní tank)

Podvozek:

• Typ: Torzní tyče s hydropneumatickými tlumiči.
• Počet kol: 7 pojezdových kol na každé straně.
• Charakteristika:
  • Torzní tyče zajišťují základní odpružení, zatímco hydropneumatické tlumiče poskytují dodatečné tlumení pro lepší stabilitu.
  • Široké pásy s gumovými vložkami minimalizují opotřebení a snižují hlučnost.
  • Modulární konstrukce umožňuje snadnou výměnu poškozených částí.

Výhody:

• Vysoký komfort v terénu.
• Možnost překonávat i extrémně náročný terén.
• Dlouhá životnost díky odolným materiálům.

Dopad: Leopard 2 patří mezi nejlepších hlavní bojové tanky dneška, přičemž jeho podvozek významně přispívá k jeho mobilitě a výkonu.

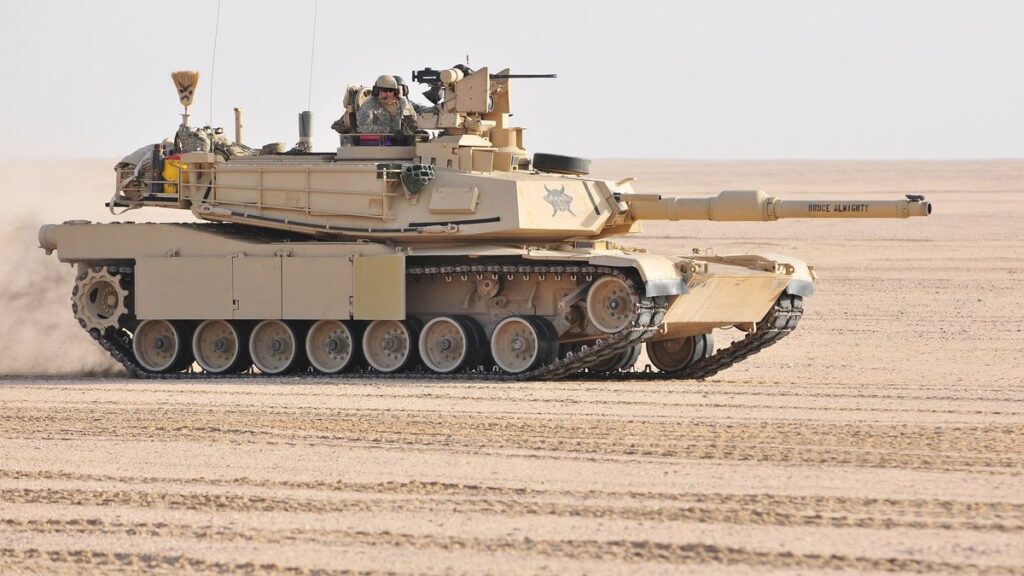

M1 Abrams (USA, moderní tank)

Podvozek:

• Typ: Torzní tyče s pokročilými tlumiči.
• Počet kol: 7 pojezdových kol na každé straně.
• Charakteristika:
  • Torzní tyče zaručují robustní a spolehlivou stabilitu.
  • Pásy tanku Abrams jsou vybaveny kompozitními gumovými vložkami, které snižují hlučnost a opotřebení při přesunech na silnicích.
  • Modulární systém kol a pásů umožňuje rychlé opravy v polních podmínkách.

Výhody:

• Vysoká odolnost v bojových situacích.
• Schopnost dlouhých přesunů při zachování stability tanku.

Dopad: Podvozek M1 Abrams poskytuje tanku vynikající mobilitu v různorodých terénních podmínkách a je optimalizován pro dlouhodobé operace.

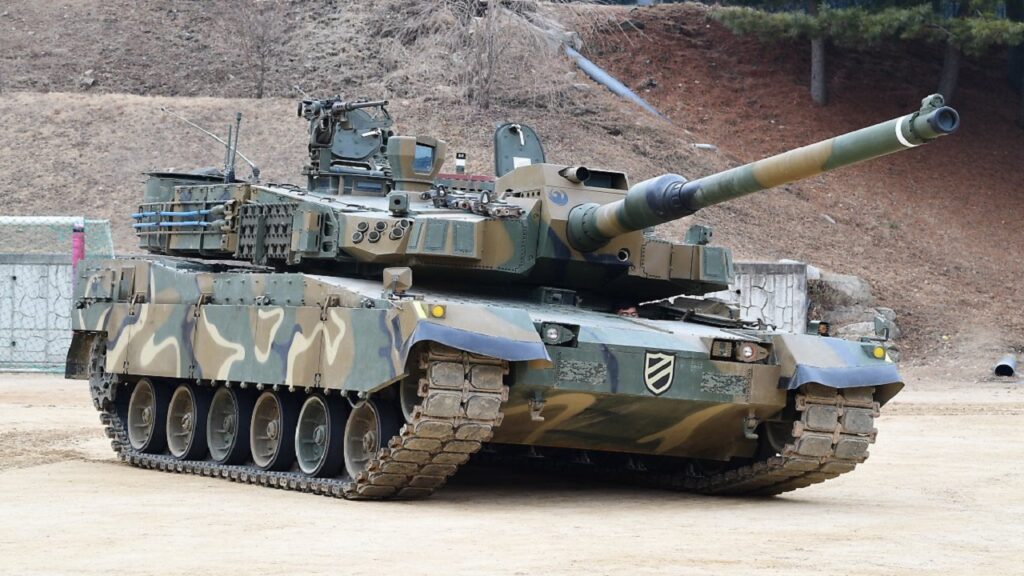

K2 Black Panther (Jižní Korea, moderní tank)

Podvozek:

• Typ: Pokročilé hydropneumatické zavěšení.
• Počet kol: 6 pojezdových kol na každé straně.
• Charakteristika:
  • Možnost nastavit výšku podvozku podle situace (např. pro lepší skrývání v terénu nebo při přesném míření).
  • Výborné tlumení díky kombinaci hydrauliky a pneumatického pružení.

Výhody:

• Extrémní adaptabilita v různých podmínkách.
• Lepší stabilita při střelbě za pohybu.

Dopad: K2 Black Panther představuje vrchol moderní technologie a je považován za jeden z nejpohyblivějších tanků současnosti.

Tankové podvozky se vyvíjely od jednoduchých pružinových systémů k sofistikovaným hydropneumatickým řešením. Tento vývoj byl poháněn potřebou překonávat náročný terén, zvyšovat rychlost a stabilitu a zajišťovat spolehlivost v boji. Moderní tanky, jako Leopard 2 a K2 Black Panther, ukazují, jak důležitou roli hrají podvozky pro celkovou výkonnost a bojovou efektivitu.
